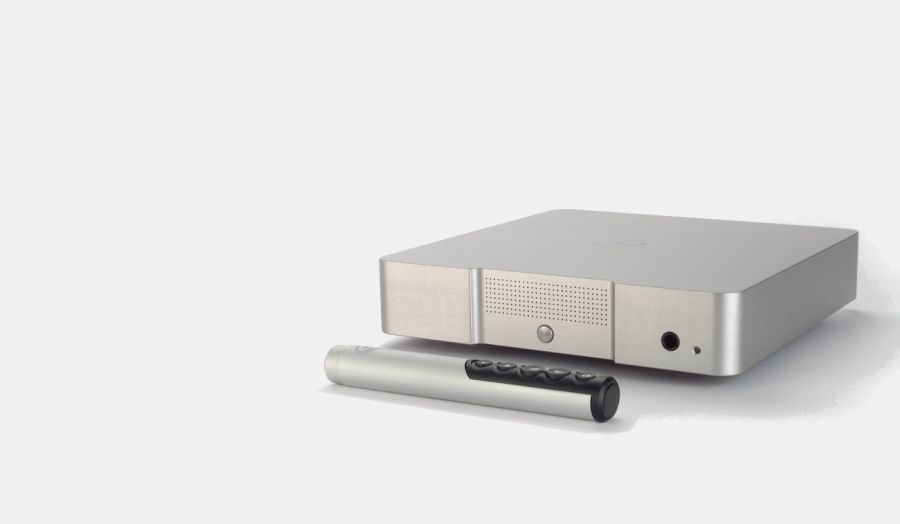

DAC212 签名版，很可能是目前在产的最先进的智能数字前级/解码。它完美融合了发烧科技和
智能软件技术，独特的软件可以让你在不损失任何音质性能的情前提下，调试出你适合你听感
和搭配的配置。



当我们设计原先的 DAC212RCA 时候，我们在深思熟虑后，为了保证最佳的音质表现，做出了
仅保持最精华部件的最短信号路径和最紧凑的电路设计。因为有大量 XLR 平衡版本的 DAC212
之需求，我们决定把 DAC212RCA 改成 DAC212XLR.我们的设计团队并不是简单把 RCA 接口
改成 XLR 接口，，而是从输入到输出整个电路结构开始做了全新的设计。平衡连接一直有“高
于”RCA 连接的名声，但是真实的情况是这仅仅在正确设计的情况下才能达到，做成平衡结构
并不是没有代价，这意味着噪音和失真在大多数情况下都会加倍。



当设计平衡电路时，基本上有两件事是真正重要的：

1， 共摸抑制比(CMNR),这个原则是这样进行的：不同的放大器接收到不同/平衡的信号，这意
味着有两极相反的相位。然后差分放大器放大这两极电压中的”不同“，这意味着其它信号
不会被电路“看到”的巨大好处，这些“其它信号”可能是内部的或内部的噪音场。我们
称之为“共模噪音”所以把他明名为“共模噪音消除”。



2， 低电感 PCB 布线

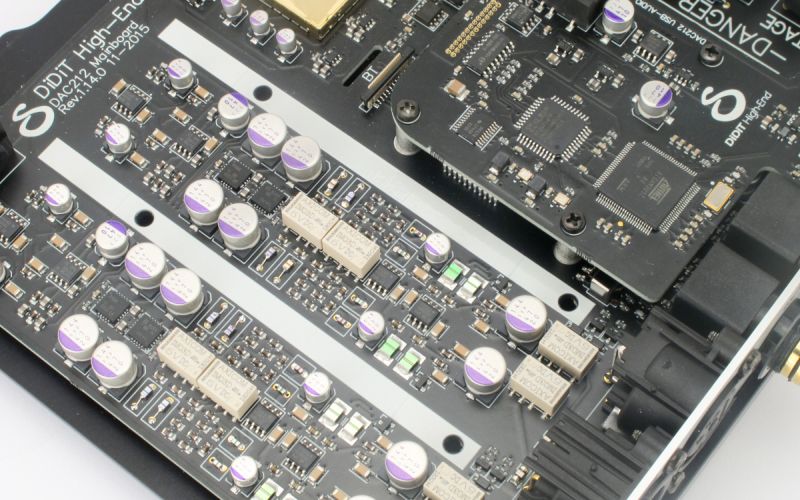

真正有差异的设计会让 PCB 布线紧密耦合（这经常不在 PCB 设计中使用），这意味着两 个电磁场会部分地相互抵消，结果是低电感设计，这会对更低的失真和更纯的信号大有好 处。
DIDIT 的方式是设计真正差异的/平衡输出级。为了避免噪音，我们在 I-V 级增加了高电流 缓冲，让它能驱动极低的电路阻抗并可双倍差分放大器。做到真正前面所有问题都得到解 决。
1. 真正差动输出级
2. 每半个电路双倍 CMMR
3. 无变频器
4. 差动入到差动出。
5. PCB 布线可以真正差动配对耦合，以保持回路最小和超低 PCB 电感设计。.
像你所见，这个电路设计工作并不容易，但是我们相信我们成功设计出了顶级的 DAC 转换器。




参数：

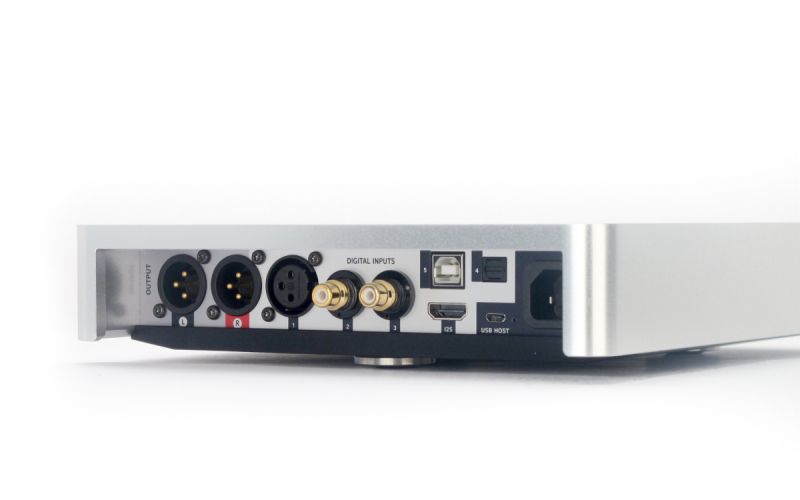

连接



o AES/EBU o Toslink; 2 coaxial 1 optical



o USB o I2S 输入通过 HDMI (可通过 APP 设置)



o 蓝牙数据 (iOS and Android app)



o 蓝牙 streaming APT-X codec: 1. aptX 2. AAC 3. MP3



o XLR 平衡输出



注意： 通过软件 DAC212SE 可以切换成非平衡模式，智能电路转换可以在非平衡的模式下对非平衡模 式有所优化。DAC212SE 可以用非平衡转换头。
智能输入 DAC212SE 有些独特的输入特征让其成为一台小巧的多功能设备。有些输入可以通过手机进行 设置（IOS 或安卓 APP）. HDMI 输入可以设置为任何可以通过 HDMI 进行 I2S 输出的设备。同轴输入也可以通过适当的 BNC 转接口转换成 BNC 输出，转换后的两个 BNC 输入可以传输 DSD 信号，每声道一个 BNC 输入。



其它特性有：



可在软件里调节耳机口和输出口的电平。



耳机口和平衡输出口均有独立的设置操作模式。



HDMI 可以被设置为通过特殊的转接线，连接多达 4 个附加的同轴输入 蓝牙遥控的 APP 可以轻易进入各种进阶设置 蓝牙音频流。



beta 版本 我们的 iOS and Android 版本将很快提供. 一开始只有基本的功能比如音量控制和输入选择，但是我们会逐渐扩展到进阶功能比如:
o XLR 输出模式，平衡或非平衡(通过转接头连接非平衡设备并通过设置保持同样高性能的声音)



o 平衡输出和耳机口输出可以各提高 6DB 的增益



o DAC 输出可以调节成前级模式（音量可控）和 DAC 模式（音量固定）



o 显示设置，亮度设置 等等
